Dachlüftungsbox

Menüliste > Produkte
Modelle: 600, 1'200 und 2'000
  • Kontrollierte Wohnungslüftung
  • Dachmontage
  • Kompakte Anlage
  • Einfache Erschliessung der Lüftungskanäle
  • Niedrige Bauhöhe
  • Integrierte Regelung (mit MODBus Schnittstelle RS 485)
  • Bis zu 18 Wohnungen anschliessen
  • Schönes Design
Beschreibung

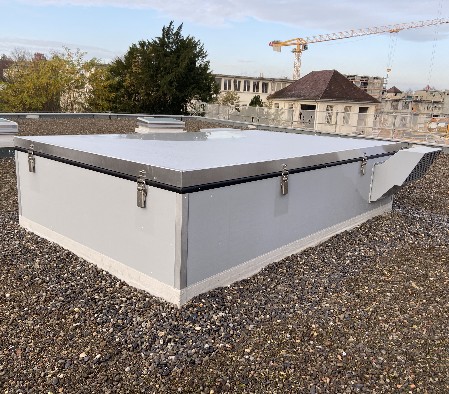

Dachintegriertes Belüftungsgerät mit einer Luftmenge von 200 bis 600 m3/h, 400 bis 1'200 m3/h und 1'000 bis 2'000 m3/h. Die Aussenhaut besteht aus stranggepresstem Polystyrol mit einer beidseitigen Glasfaserkunststoffplatte. Die Anforderungen nach MuKEn werden erreicht. Dachbox / Monobox Standardfarbe grau, RAL 7040. Ansaug- und Ausblasgitter grau, RAL 7040. In diesem Gehäuse ist ein Komfortlüftungsgerät integriert, welches folgende Komponente beinhaltet:

  • Abluftfilter: ePM10  60%
  • Aussenluftfilter: ePM1 55%
  • Bypassklappen mit Antrieb
  • Differenzdruckmessung Frostschutz WRG
  • EC-Ventilatoren in der Zu- und Abluft
  • Frostschutzmanagement WRG (ab -2°C AUL bedarfsgeregelt)
  • Kondensatpumpe WRG
  • Kreuz-Gegenstromwärmetauscher
  • Schalldämmkulissen in Zu- und Abluft
  • Steuerplatine mit Mod-Bus-Schnittstelle
  • Rauchmelder in der Abluft
  • Temperaturfühler in:
- Abluft
- Aussenluft
- Fortluft
- Zuluft

Technische Daten:
600
Luftmengen: 200 – 600 m3/h
Abmessungen B/L/H ohne AUL/FOL - Stutzen: 1'160 x 2'120 x 940 mm
Abmessungen B/L/H inkl. ABL/ZUL - Stutzen: 1'760 x 2'120 x 940mm
Gewicht (komplett): 300 kg
1'200
Luftmengen: 400 – 1'200 m3/h
Abmessungen B/L/H ohne AUL/FOL- Stutzen: 1'880 x 2'940 x 1'150 mm
Abmessungen B/L/H inkl. AUL/FOL - Stutzen: 2'480 x 2'940 x 1'150 mm
Gewicht (komplett): 450 kg

2'000
Luftmengen: 1'000 – 2'000 m3/h
Abmessungen B/L/H ohne AUL/FOL- Stutzen: 2'400 x 3'150 x 1'150 mm
Abmessungen B/L/H inkl. AUL/FOL - Stutzen: 3'000 x 3'150 x 1'150 mm
Gewicht (komplett): 1'000 kg

Wirkungsgrad Wärmerückgewinnung (WRG) bis max. 90%

Elektronik im Gehäuse:
Der  integrierte Steuerprint verfügt über eine Mod-Bus-Schnittstelle für Kommunikation mit externen Feldgeräten und anderen Dachlüftungsboxen  bzw. Gebäudeautomationssystemen.

Optionen:
  • Nachwärmer (nicht 600)
  • Heiz- Kühlregister (Change over) (nicht 600)
  • Kondensatpumpe Kühlregister
  • Differenzdruckmessung in Zuluft und Abluft
  • Filterüberwachung
  • etc.
Dokumentation
> Technische Dokumentation Lüftungsbox 600 (in Bearbeitung)
> Technische Dokumentation Lüftungsbox 2'000 (in Bearbeitung)
